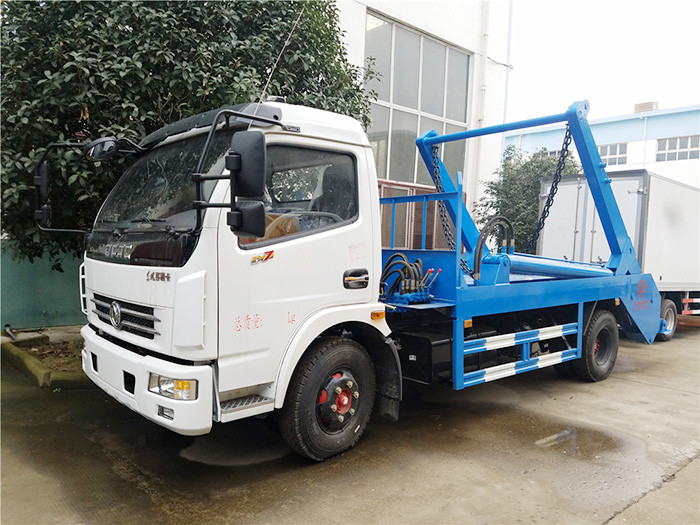

东风多利卡4-5方摆臂式垃圾车工作原理及性能特点

摆臂式垃圾车工作原理及性能特点

　　摆臂式垃圾车工作原理结合国内外同类环卫垃圾车的**技术设计，充分运用液压技术，使整车设计结构合理，性能优良，操作灵活简便。

　　：摆臂垃圾车整个操作系统由取力器、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成，整个系统由汽车变速箱、取力器提供动力，手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。

　　**摆臂垃圾车摆臂机构由钢板组成箱形结构件。其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，其旋转角度为145°，由此可提升垃圾料斗，以及对垃圾料斗作倾翻运动。

　　第三摆臂垃圾车垃圾斗是一种用来装运垃圾的车箱。该摆臂垃圾车箱是在车箱的上顶盖两侧设置有两只供上顶盖开、闭的伸缩油缸，并让提升垃圾桶的提升杆与上顶盖一起联动。

　　第四，摆臂式垃圾车操作系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄阀杆行程从而油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。

　　第五，摆臂垃圾车摆臂一次工作循环时间60S，垃圾斗与车身分开，完成一车与多斗循环运用，极大的降低了市政环卫的本钱。摆臂式垃圾车配置的液压缸为1680毫米/缸径125毫米；摆臂行程为：空载平支3740毫米，支起工作状态垂直高达3890毫米。

　　性能特点及操作说明/摆臂式垃圾车

　　摆臂式垃圾车摆臂机构：摆臂机构由钢板组成箱形结构件，其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，其旋转角度为145°，由此可提升料斗，以及对料斗作倾翻运动。

　　摆臂式垃圾车料斗：料斗是金属焊接件，有敞开和密封两种形式。当散装货物装入料斗后，挂上吊链，通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起，落地后取下一端的吊链可操作料斗卸料。料斗的倾翻角可达86°。

　　液压操作系统：由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。，整个系统由汽车变速箱、取力器提供动力，手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄阀杆行程从而油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。

　　操作系统： 通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。通过操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄，可发动机的转速，从而调节系统的流量改变机构的工作速度。
